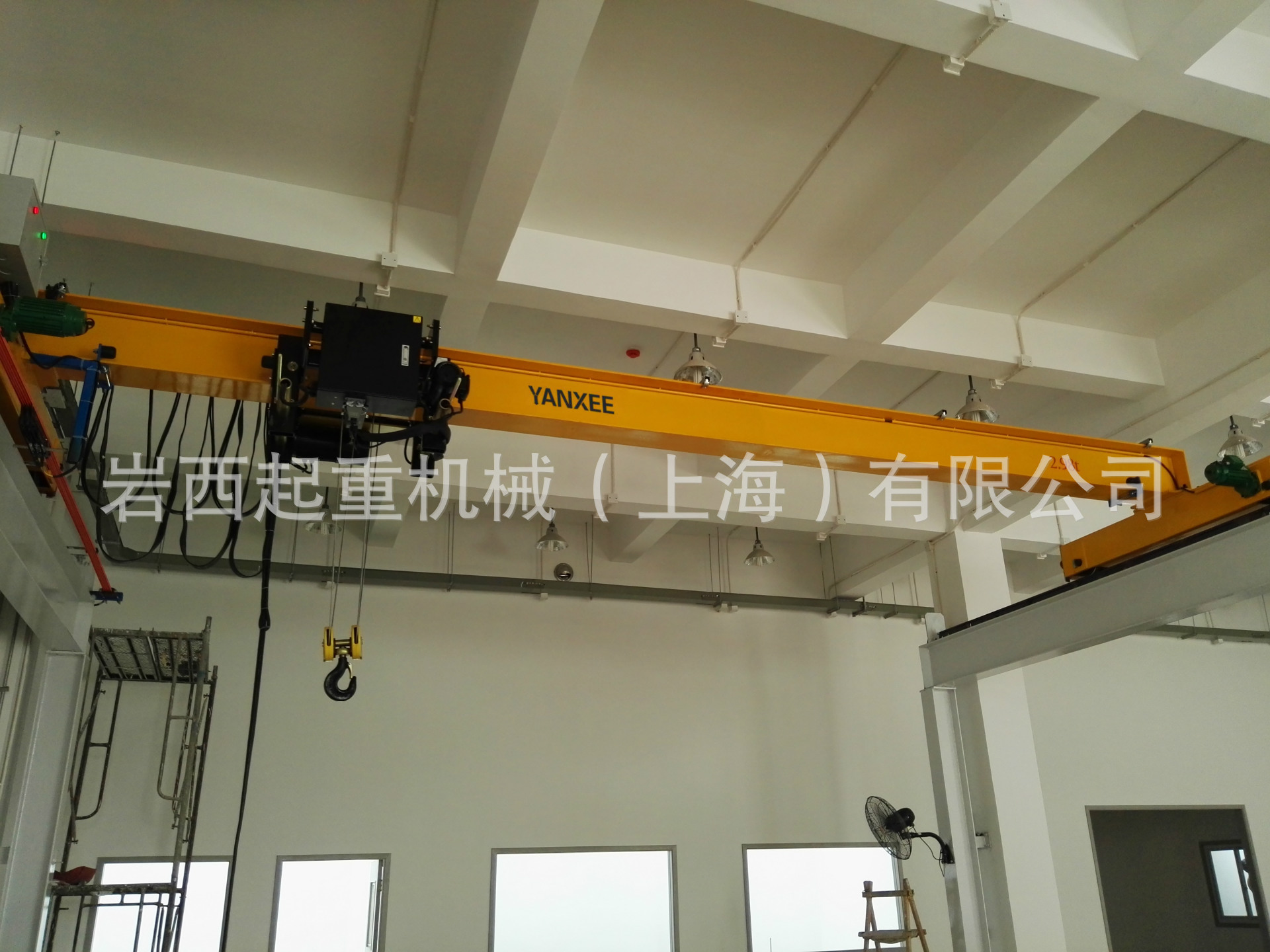

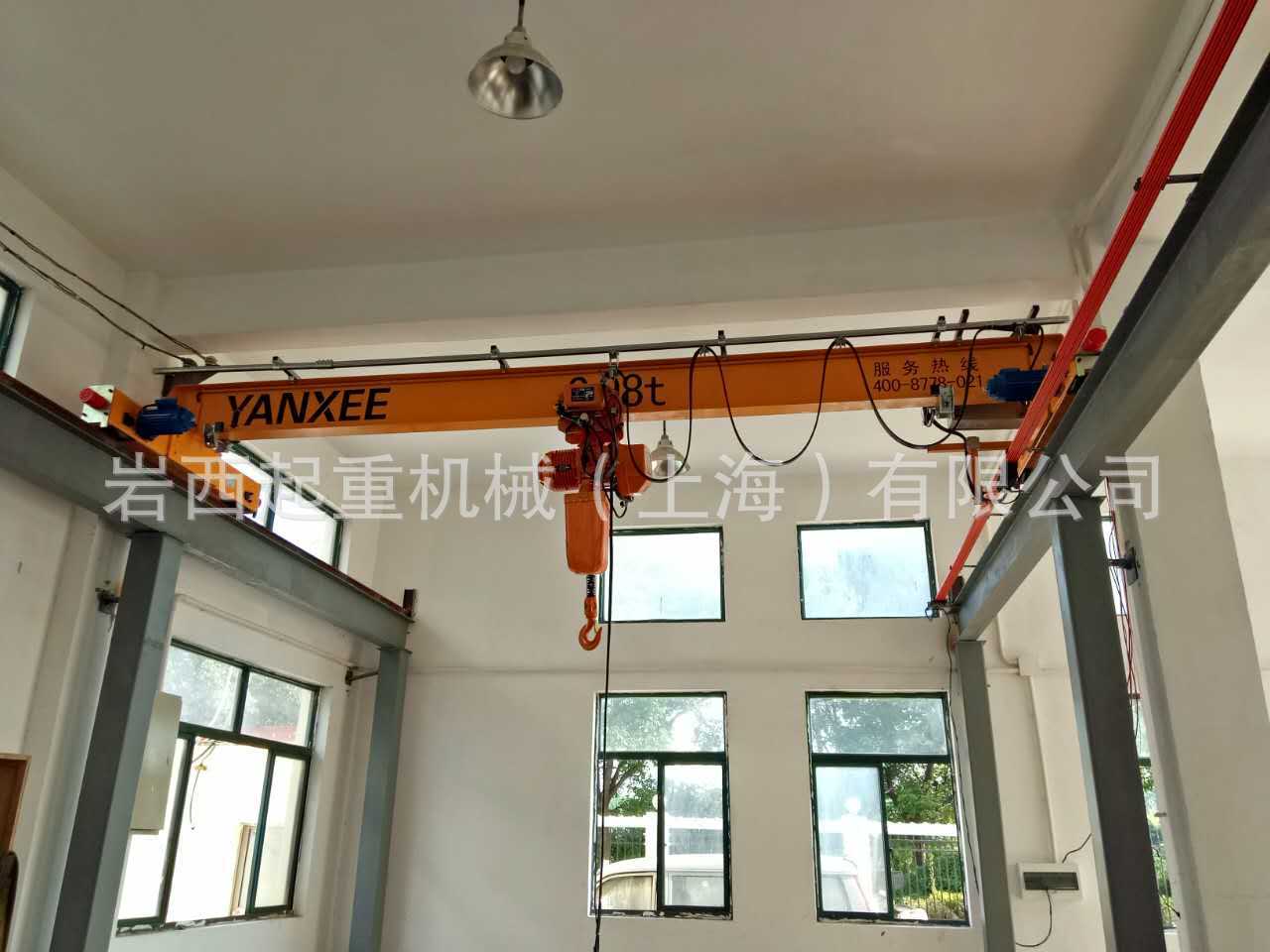

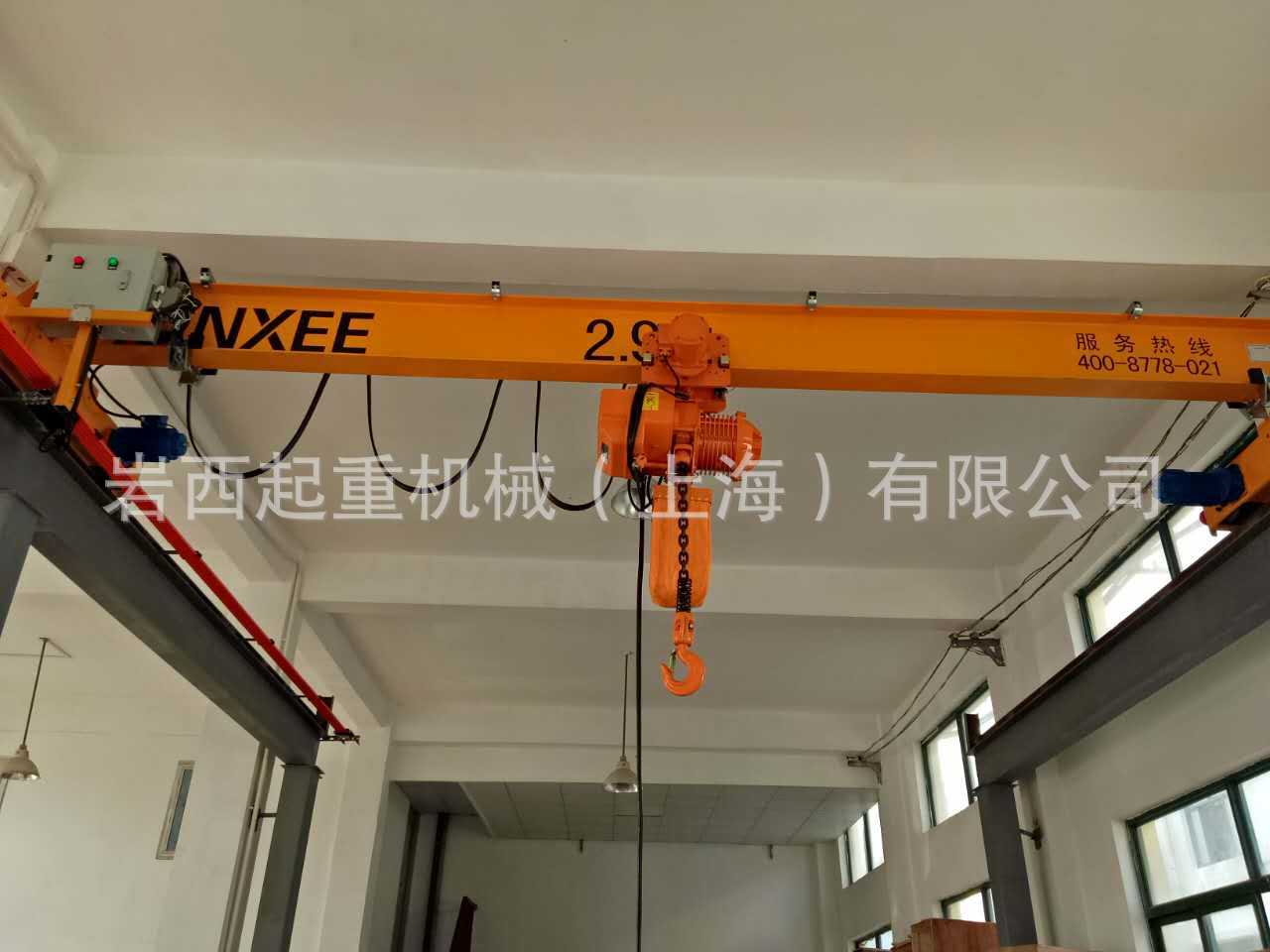

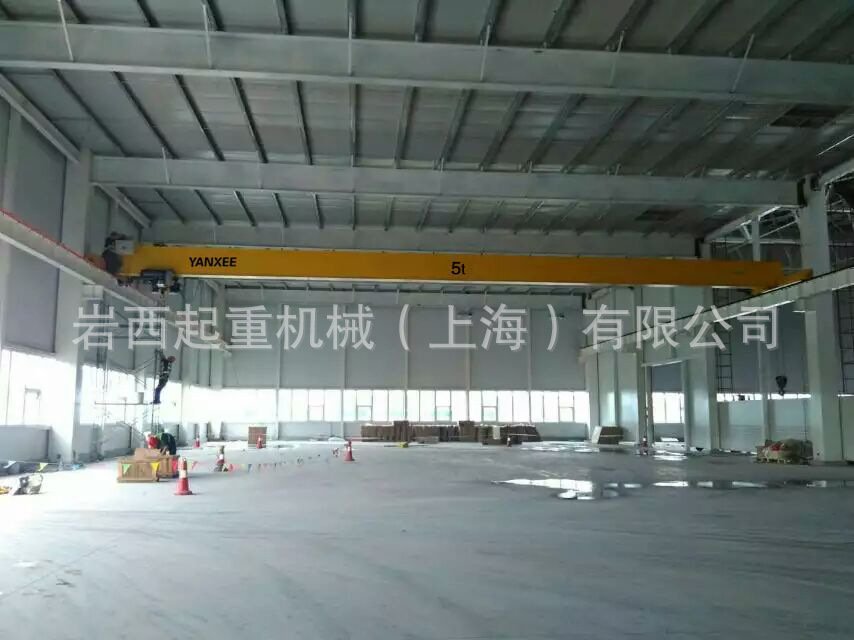

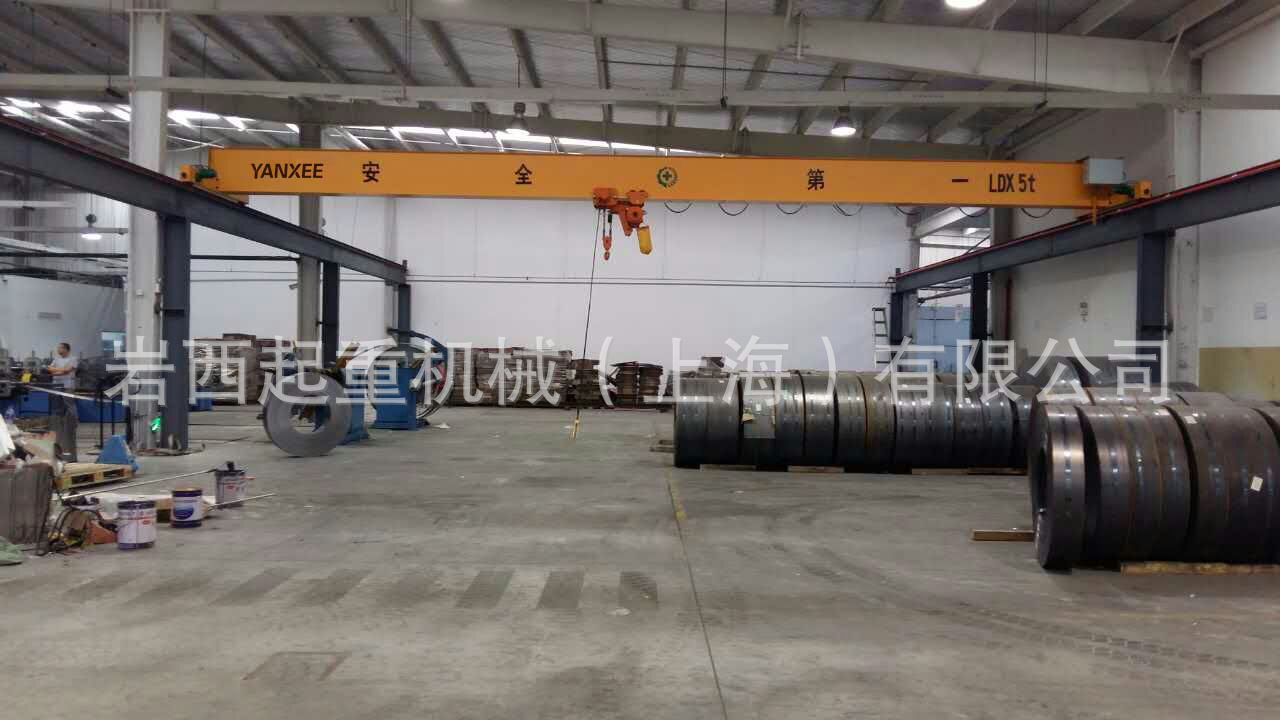

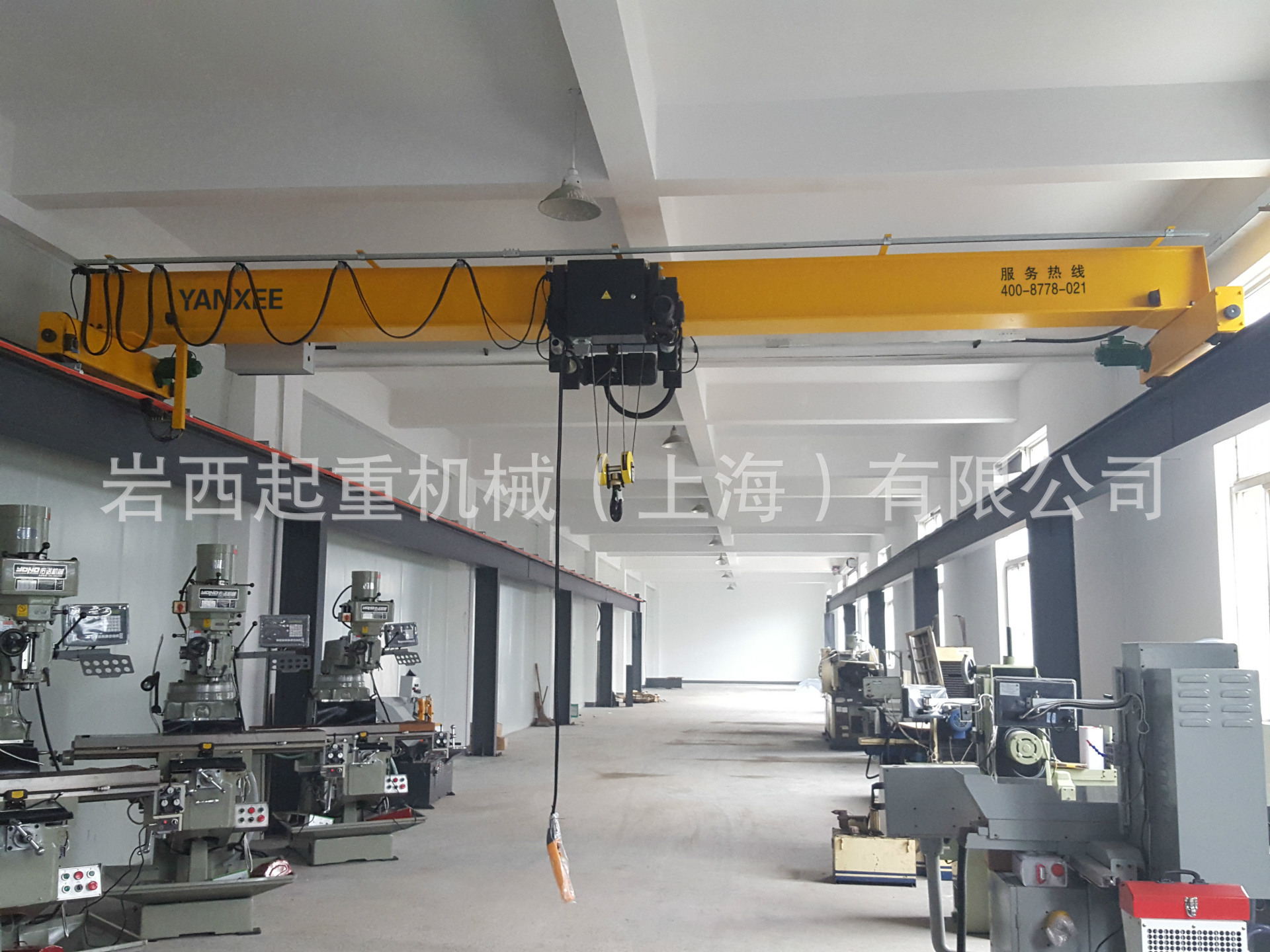

歐式單梁起重機單梁航吊設備

橋架在高架軌道上運行的一種橋架型起重機，又稱天車。橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，就可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。橋式起重機是現代工業生產和起重運輸中實現生產過程機械化、自動化的重要工具和設備。 所以橋式起重機在室內外工礦企業、鋼鐵化工、鐵路交通、港口碼頭以及物流周轉等部門和場所均得到廣泛的運用。

 組成：起重小車

    由起升機構、小車運行機構和小車架組成。起升機構包括電動機、制動器、減速器、卷筒和滑輪組。電動機通過減速器帶動卷筒轉動，使鋼絲繩繞上卷筒或從卷筒放下，以升降重物。小車架是支托和安裝起升機構和小車運行機構等部件的機架，通常為焊接結構。

 小車的轉動方式

     小車的轉動方式根據減速機的安裝位置不同分為兩種，一種是安裝在小車主動輪中間，讓小車減速機輸出軸及兩側轉動軸所承受的扭矩比較均勻；另一種是減速機安裝在小車主動輪的一側，該種轉動方式安裝、維修、保養等較為方便，但是會出現小車車體扭擺不平穩的情況。[1]

   橋架運行機構

   橋架的金屬結構

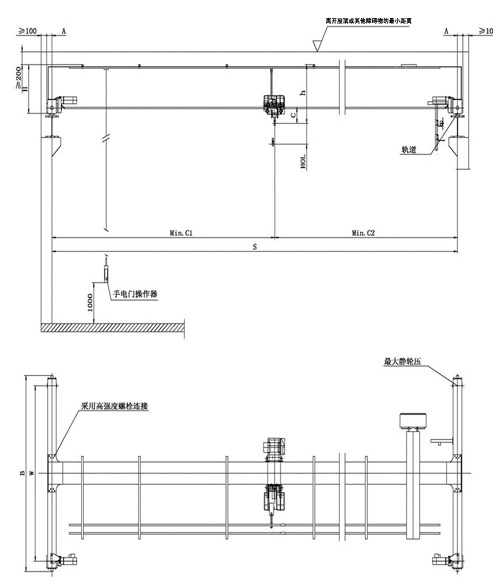

   由主梁和端梁組成，分為單主梁橋架和雙梁橋架兩類。單主梁橋架由單根主梁和位于跨度兩邊的端梁組成，雙梁橋架由兩根主梁和端梁組成。主梁與端梁剛性連接，端梁兩端裝有車輪，用以支承橋架在高架上運行。主梁上焊有軌道，供起重小車運行。橋架主梁的結構類型較多，比較典型的有：

  1.箱形結構

 （1）正軌箱形雙梁是廣泛采用的一種基本形式，主梁由上、下翼緣板和兩側的垂直腹板組成，小車鋼軌布置在上翼緣板的中心線上，它的結構簡單，制造方便，適于成批生產，但自重較大。

 （2）偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上、下翼緣板和不等厚的主、副腹板組成，小車鋼軌布置在主腹板上方，箱體內的短加勁板可以省去，其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁，自重較小，但制造較復雜。

  2.四桁架式結構

   由 4片平面桁架組合成封閉型空間結構，在上水平桁架表面一般鋪有走臺板，自重輕，剛度大，但與其他結構相比，外形尺寸大，制造較復雜，疲勞強度較低，已較少生產。

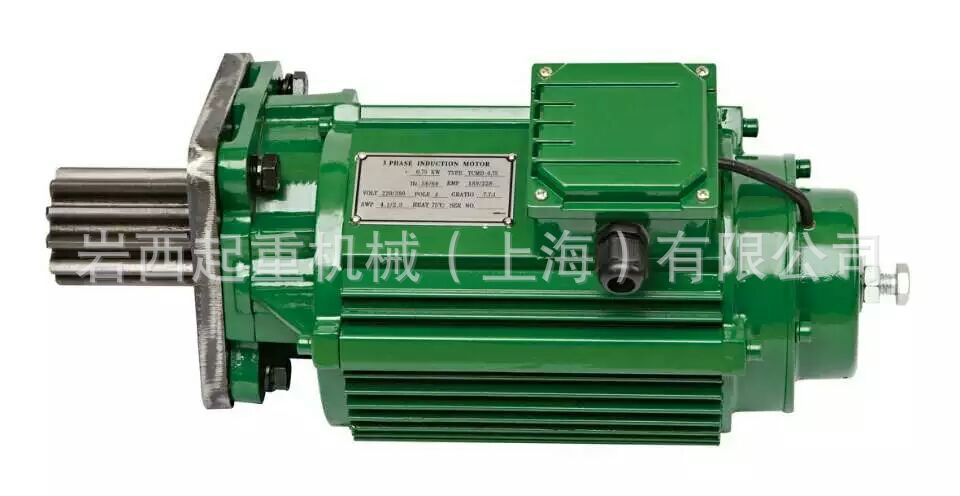

組件-馬達

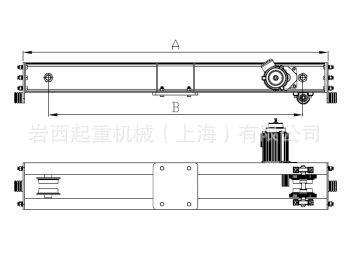

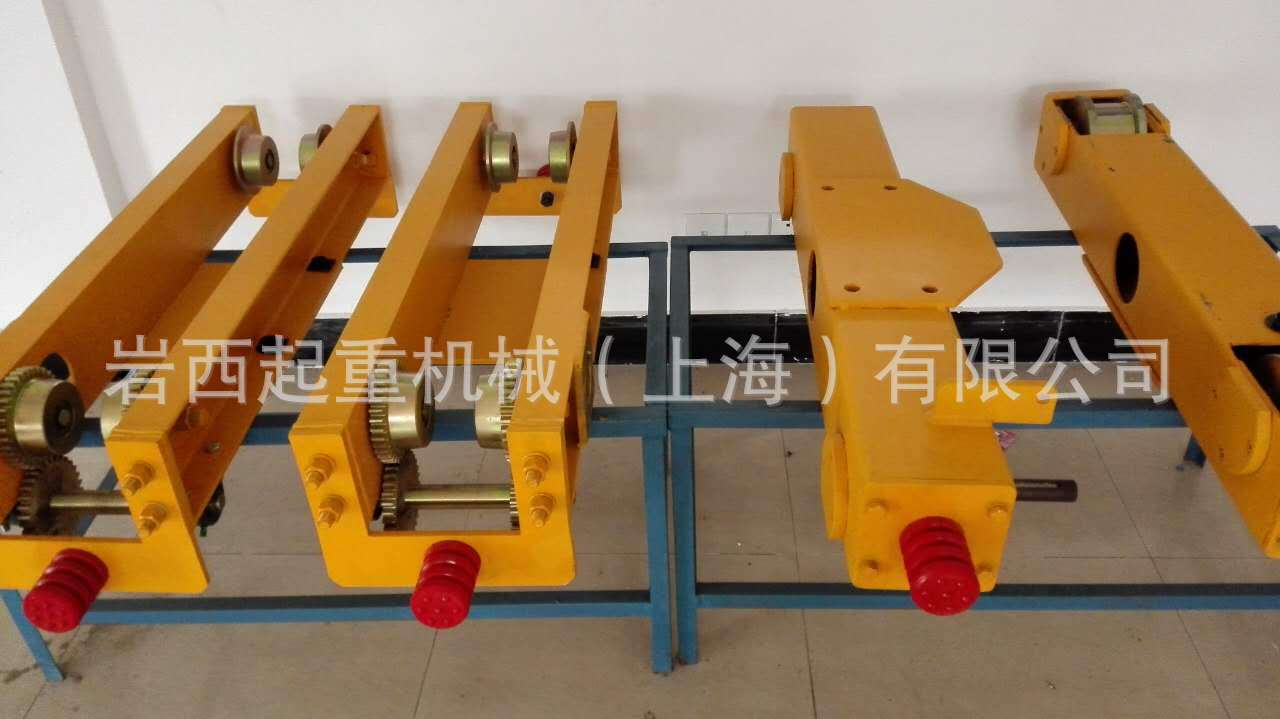

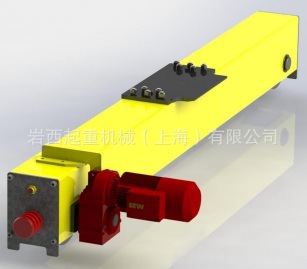

組件-端梁

組件-端梁

   3.空腹桁架結構

 類似偏軌箱形主梁，由4片鋼板組成一封閉結構，除主腹板為實腹工字形梁外，其余 3片鋼板上按照設計要求切割成許多窗口，形成一個無斜桿的空腹桁架，在上、下水平桁架表面鋪有走臺板，起重機運行機構及電氣設備裝在橋架內部，自重較輕，整體剛度大，這在中國是較為廣泛采用的一種型式。

 驅動方式:

 1.集中驅動，即用一臺電動機帶動長傳動軸驅動兩邊的主動車輪；

  2.分別驅動，即兩邊的主動車輪各用一臺電動機驅動；

 3. "三合一"驅動方式，即制動器、減速器和電動機組合成一體的驅動方式。

  運作方式：

   普通橋式起重機主要采用電力驅動，一般是在司機室內操縱，也有遠距離控制的。起重量可達500噸，跨度可達60米。大起重量的普通橋式起重機為便于安裝和調整，驅動裝置常采用萬向聯軸器。起重機運行機構一般只用 4個主動和從動車輪，如果起重量很大，常用增加車輪的辦法來降低輪壓。當車輪超過 4個時，必須采用鉸接均衡車架裝置，使起重機的載荷均勻地分布在各車輪上。

  巖西起重機械（上海）有限公司是全球前沿的起重機及物料搬運產品的專業制造和服務供應商，致力于起重機及物流搬運技術的發展和研究，采用新理念，開發新產品，不斷追求工業進步，引領行業的發展。業務集高端裝備研發、設計、制造、安裝、服務于一體，為客戶供應"一站化""定制化"的物料搬運設備，并為客戶提供產品全生命周期管理，解決客戶后顧之憂。憑借前沿的理念、專業的設計和豐富的經驗、為客戶提供自重輕、凈空低、安全可靠、性能優良和運行高效的滿足各種工況的起重機產品，使客戶能夠減少?gòu)S房投資，提高生產效率，減少日常維護，節省運營能源消耗，取得良好的投資回報。

前沿的產品解決方案
  公司產品涵蓋了電動葫蘆橋式起重機、懸掛起重機、旋臂起重機、單雙梁橋式起重機、門式起重機、自動化真空吸吊設備、柔性KBK輕型起重機、旋臂吊、環鏈電動葫蘆、鋼絲繩電動葫蘆、防爆葫蘆、防爆起重機，潔凈設備和手動產品等產品系列，能夠?yàn)榭蛻籼峁┯懈?jìng)爭力的全套物料搬運解決方案。我們擁有的技術專家和專業的技術服務隊伍，為客戶提供完善的技術支持和全天候的服務體，我們銳意進取，精益求精，確保每個產品甚至每一個細小部件的高效可靠。讓您無后顧之后，享受一站式的超值服務。
  我們的產品從50kg到100t甚至更大，可以滿足客戶各種工況的需求，為客戶提供一站式的解決方案。我們?cè)诩夹g(shù)方面的持續創新、產品質量的穩步改進以及完善的服務體系幫助客戶節省成本，提高效率，長期為客戶創造價值。已廣泛應用于機械、冶金、電力、航空、模具、汽車、造紙、玻璃、食品、造船、鋼鐵、機加工、塑料、家電和科研等領域。
