谷景色環電感選型要點全解析

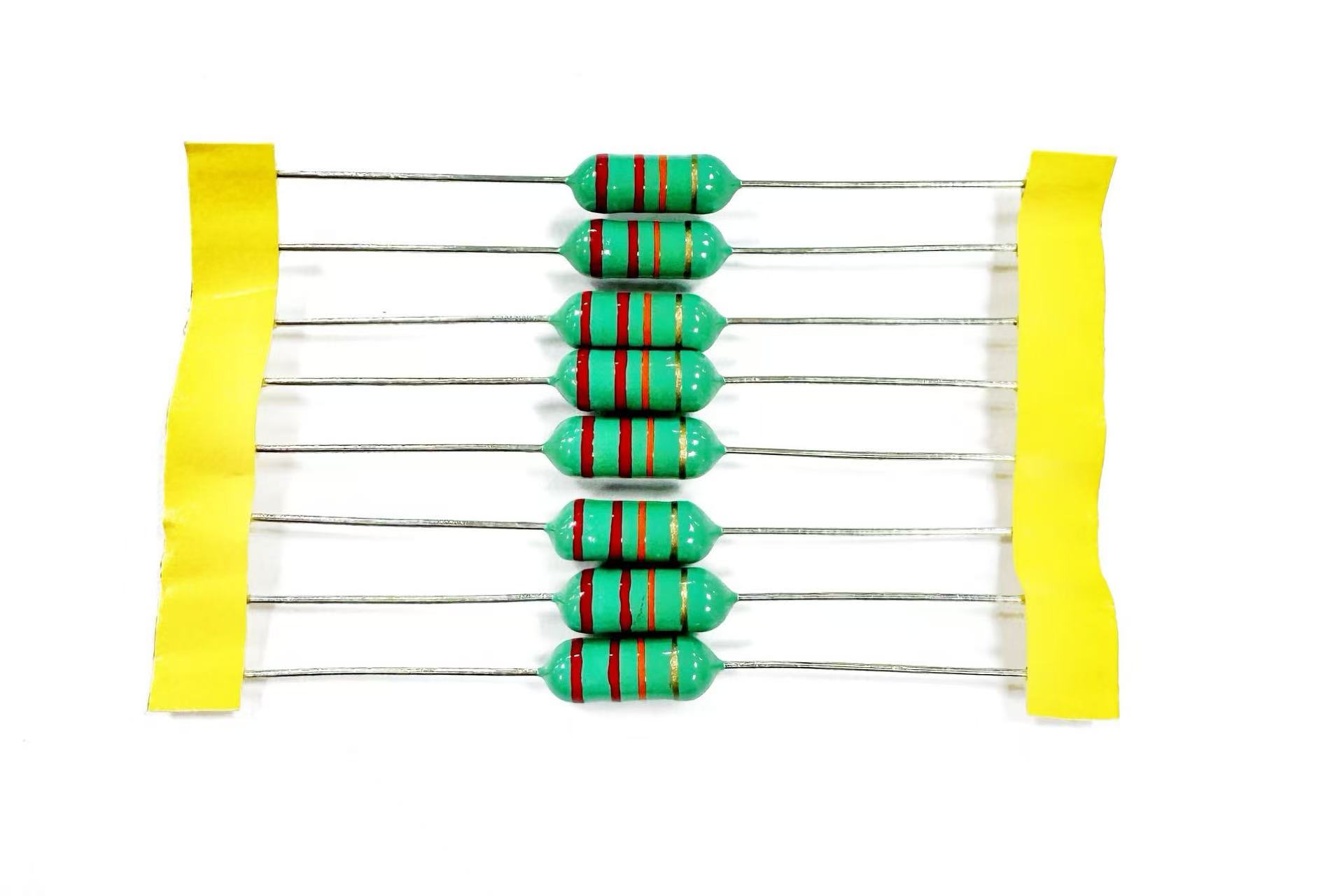

在電子設備的復雜電路世界中，色環電感雖小，卻起著關鍵作用。從日常使用的智能手機、電腦，到工業領域的自動化設備、通信基站，色環電感無處不在，默默保障著電路的穩定運行。正確選型是充分發揮色環電感性能、確保電路高效穩定工作的基礎，現在，我們就來深入探討色環電感的選型要點。
明確電路對電感值的需求
電感值是色環電感基本的參數，不同的電路功能對電感值有不同要求。在濾波電路里，如果是低通濾波用于濾除高頻信號，電感值大小決定了濾波的截止頻率。以常見的 LC 低通濾波電路為例，若要濾除 100kHz 以上的高頻雜波，經過計算可能需要選擇 100μH 左右的電感值。而在振蕩電路中，電感值與電容值共同決定振蕩頻率，例如在一個簡單的 LC 振蕩電路中，若希望產生 1MHz 的振蕩頻率，根據振蕩頻率公式\(f = \frac{1}{2\pi\sqrt{LC}}\)，就需要精確匹配電感值與電容值。一般來說，色環電感的電感值范圍從幾微亨（μH）到幾毫亨（mH），可通過其色環顏色識別，如黑色表示 1μH，棕色表示 10μH，紅色表示 100μH 等。
考量電流與電壓參數
電流承載能力：色環電感必須能夠承受電路中的大電流。如果實際工作電流超過電感的額定電流，電感會因過熱而性能下降甚至損壞。比如在一個功率放大電路中，通過電感的電流可能達到 1A，此時就需要選擇額定電流至少為 1.2A - 1.3A（考慮 20% - 30% 電流余量）的色環電感。電感的電流承載能力與其物理尺寸、線徑以及磁芯材料等有關，線徑越粗，能承受的電流越大。
電壓承受能力：不同的應用場景有不同的電壓要求，要確保色環電感的額定電壓高于電路中的實際工作電壓。在一些開關電源電路中，電感兩端可能會出現較高的尖峰電壓，此時就需要電感具備足夠高的耐壓值，以防止被擊穿損壞。例如，某開關電源電路在開關瞬間電感兩端會產生 200V 的尖峰電壓，那么就應選擇額定電壓至少為 250V 的色環電感。
關注頻率特性
在高頻電路中，電感的性能會受到多種因素影響。隨著頻率增加，電感的阻抗增大，同時還會產生寄生電容等問題。例如在射頻通信電路（如手機的 WiFi 模塊電路）中，工作頻率通常在 2.4GHz 或 5GHz，此時就需要選擇自諧振頻率高于工作頻率的色環電感，以保證電感在工作頻率下呈現電感特性，避免因寄生電容等影響而使電感性能惡化。一般來說，為了滿足高頻性能要求，在高頻電路中常選用磁導率較低但高頻特性好的磁芯材料制作的色環電感。
其他重要因素
精度選擇：對于高精度要求的電路，如高精度的測量儀器電路、精密的振蕩電路等，需選擇精度較高的色環電感，其允許偏差可能在 ±1% 左右。而對于大多數普通電路，如一般的電源濾波、低頻信號處理電路，選擇精度為 ±10% 左右的電感即可，這樣既能滿足基本功能，又能降低成本。
尺寸和封裝：根據電路板的空間和安裝方式選擇合適尺寸和封裝的色環電感。在小型化、高密度的電路板上，通常會選擇表面貼裝（SMT）封裝的小型色環電感，以節省空間；而在一些對空間要求不高、需要較大功率處理能力的電路中，可能會選擇插件式的較大尺寸色環電感。
溫度特性：在工作環境溫度變化較大的電路中，要考慮電感的溫度特性。有些電感在溫度升高時，電感量會發生明顯變化，這可能影響電路性能。比如在汽車電子中，發動機艙內的電子設備工作溫度范圍廣，從冬季的低溫到夏季發動機運轉時的高溫，此時就需要選擇溫度系數較小的色環電感，確保在不同溫度環境下電路的穩定性。
總之，色環電感的選型需要綜合考慮電感值、電流電壓、頻率特性、精度、尺寸封裝以及溫度特性等多方面因素。只有細致地分析電路需求，選擇合適的色環電感，才能讓電子設備的電路穩定、高效地運行，為各類電子設備的可靠性能提供堅實保障。
